Tehniline info. Failide koostamise juhend. Põhilised värvikombinatsioonid ohutusmärgistel. Toonitud alumiiniumi värvid olmemärgistele. Ohutusmärkide kujundamisest.

Standard formaadid:

A6: 105x148mm
A5: 148x210mm
A4: 210x297mm
A3: 297x420mm
A2: 420x594mm
A1: 594x841mm

Ohutusmärkide standardmõõdud:

1) Tekstiga ohutusmärgid 200x300mm, 300x450mm (vaata märke siit)
2) Tavalised ruudu ja ristküliku kujulised ohutusmärgid:
50x50mm, 100x100mm, 150x150mm, 200x200mm, 300x300mm, 500x500mm, 750x750mm, 1000x1000mm, 200x75mm, 300×112, 400x150mm, 400x200mm,
3) Evakuatsiooni suunavad märgid: 300x150mm, 400x200mm
Evakuatsiooni väljapääsu märgid (sõnaga VÄLJAPÄÄS): 400x150mm, 200x
4) Tuletõrje veevõtukoht 600x200mm (vaata siit täpsemalt)

Metallmärkide alused

1) valmis Zn-plekk alused 200×300, 300×300, 400×400, 600×200, 400×600, 600×1000, 1000×1200, 875x600mm
2) suuremate märkide moodulid 2000x400mm ühendatavad suuremateks tahvliteks.

Metallmärkide kohta lisainfo materjalide rubriigi all (siin).

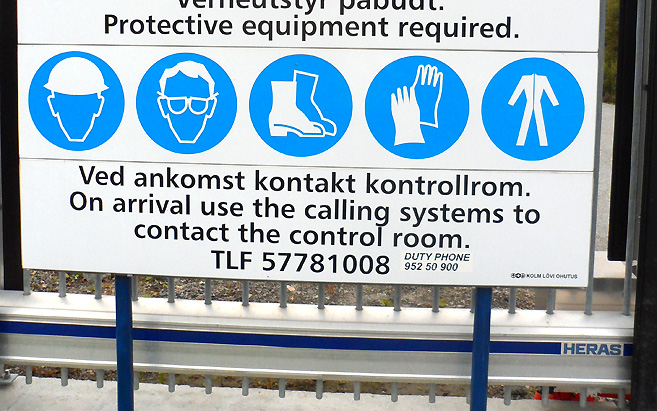

metallist ohutustahvel

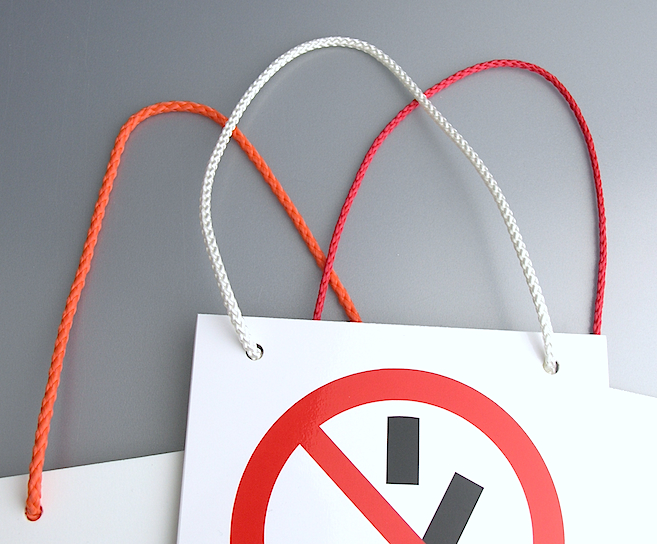

Signaalpaelad

Riputusmärkide ja siltide paremaks märkamiseks võib lisada neile erksavärvilise signaalpaela.

Kaitsekilede põhilised tüübid

Siseruumides kasutamiseks:

  • Materjalid: PP CDEL 40 µm 513134 ja PP 50 µm valatud polüpropüleen
  • Liim: Püsiv polüakrülaadi dispersioon, UV-kiirguse ja niiskuse suhtes väga vastupidav
  • Paigaldustemperatuur: +10…+25 °C
  • Kasutustemperatuur: −15…+50 °C

Välistingimustes kasutamiseks:

  • Materjalid: PP CDEL 40 µm 513134 ja PVC 80 µm monomeerne UV-kaitsega
  • Liim: Püsiv polüakrülaadi dispersioon, UV-kiirguse ja niiskuse suhtes väga vastupidav
  • Paigaldustemperatuur: +5…+40 °C
  • Kasutustemperatuur: −30…+70 °C

Polümeerne PVC 75 µm:

  • Kaitseb mustuse, UV-kiirguse ja niiskuse eest
  • Paigaldustemperatuur: alates +10 °C
  • Kasutustemperatuur: −40…+80 °C
  • Kasutusaeg: 5–7 aastat

Valulaminaat 30 µm vinüül:

  • Paigaldustemperatuur: minimaalselt +4 °C
  • Kasutustemperatuur: −40…+82 °C
  • Dimensionaalne stabiilsus: 0,4 mm
  • Kasutusaeg: kuni 4 aastat
  • Kemikaalide vastupidavus: Enamikule kergematele happelistele, leeliselistele ja soolalahustele (sh merevesi).

Põrandalaminaadid:

  • Mitte-libiseva struktuurse pinnaga:
  • 100 µm (R10 libisemisvastane sertifikaat, vastupidavus: 3 kuud)
  • 170 µm (R11 libisemisvastane sertifikaat, vastupidavus: 6 kuud)

Raskemates tingimustes kasutamiseks:

  • Arlon 3590 (305 µm):
    – Sobib soojenevatele pindadele, löökidele ja mootorratastele
    – Paigaldustemperatuur: +10…+26 °C
    – Kasutustemperatuur: −40…+80 °C
    – Dimensionaalne stabiilsus: 70 °C juures 48 h jooksul: 0,51 mm
  • Arlon 3420 (75 µm): tavalised kleebised ja sildid (kasutusaeg: 5 aastat)
  • Arlon 3210 (30 µm) ja 3220 (50 µm): seina- ja suurgraafika jaoks (kasutusaeg: 7 aastat)

Kivikaitseteibid ja -kiled:

  • Arlon 3590 (305 µm)
  • Avery 7541 (150 µm, kasutusaeg: 5 aastat)
  • Avery 7545 (365 µm, kasutusaeg: 5 aastat)

Anti-grafiti kaitsekile:

  • Läbipaistev 20 µm (kasutusaeg: 3 aastat)

Püsivalt kuumadele pindadele soovitame kasutada metallist märke, kuna kuumad pinnad kiirendavad kleebiste vananemist. Elastomeerid ja plastifikaatorid lenduvad materjalist ja liimist, põhjustades omaduste halvenemist.

Meil on pakkuda 1mm Zn plekk märke kui ka 0,5-0,7mm alumiiniumist märke mida saab kinnitada tõmbeneetidega, tõmmitsate, kruvidega, poltidega või ka kahepoolse teibiga. Lahenduseks võib ka valmistada kleebisele Zn-lekist aluse, mis paigaldatakse distantseritega korpusest eemale, et võimaldada aluspinna kiiremat jahtumist.

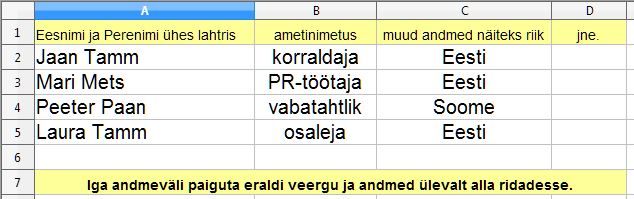

Kaelakaartide nimekirjade edastamine
Esitage andmed XLS-failina.
Iga andmeväli eraldi veerus ja andmed järjestatud ülevalt alla ridadesse.

Kui on fotod siis foto nimi märgi samuti eraldi veergu nimereale.

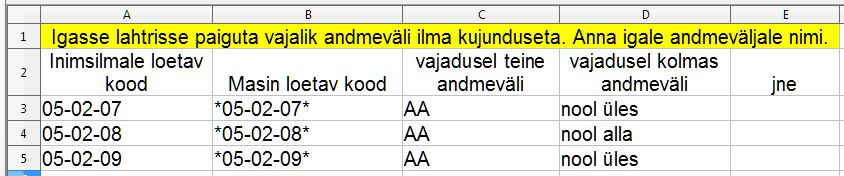

Laoaadresside kleebiste magnetite nimekirja koostamise juhis.
Laoaadresside tellimuse palume saata XLS või ODS failina. Laoaadresside failide koostamise üldine juhend pildina.

Põhilised värvikombinatsioonid ohutusmärgistel.

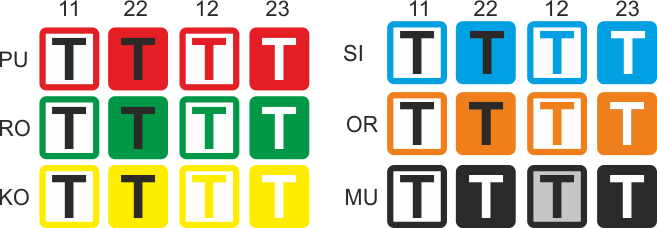

Põhilised värvikombinatsioonid ohutusmärkidel

Tuleohutus: punane – valge (PU-23)

Keelumärgid: punane – must – valge (PU-11)

Kemikaalide piktogrammid pakenditel: puna – must – valge (PU-11)

Ohtlik: kollane – must (KO-22)

Kohustusmärk: sinine – valge (SI-23)

Evakuatsioon: roheline – valge (RO-23)

Esmaabi: roheline – valge (RO-23)

Informatiivne: must – valge (MU-11)

Kõike muid kombinatsioone kasutatakse juhul kui põhivärvi kombinatsioonide kasutamine ei ole põhjendatud.

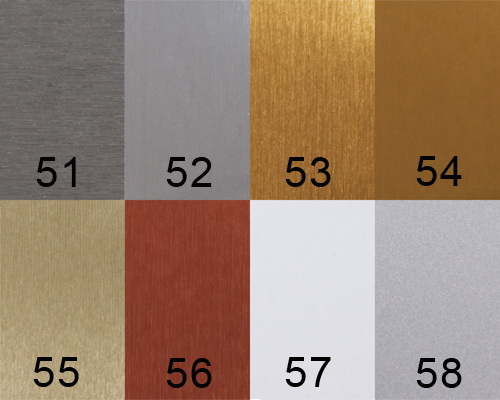

Olmemärkide valmistamisel kasutatavate toonitud alumiiniumi toonid (toote näidispildi siin). Kõikides toonides kõiki suuruseid ei ole võimalik saada. Erilahenduste puhul küsi hinnapakkumist. Pildil olev toon võib tegelikkuses erineda, pilt on mõeldud ainult üldise visualiseeriva info jagamiseks.

Nimetused näidise:
51-harjatud hõbe
52 läikiv hõbe
53 harjatud kuld
54 matt kuld
55 hele harjatud kuld
56 harjatud vask
57 läikiv valge
58 matt hõbe

Kandilised ja kandilised erinevate nurkadega on võimalikud paljud mõõdud ning neid saab valmistada ka kliendi soovide järgi.
Erikujulisena on tootmises ovaalsed 76x47mm (51 – harjatud hõbe, 57 -läikiv valge, 56 – harjatud vask). Ovaalid 60x20mm (57, 51, 52, 58, 54, 55, 56).

Ohutusmärkide kujundamisest.

Samuti muutes teksti infost hoiatavaks siis muutub märgise tähendusvärv. Olenevalt ukse avamise suunast peab nool ka õigesti näitama. Ristküliku kujuline formaat võimaldab paremini pikemat teksti paigutada. Ruudukujuline on kompaktne kuid teksti paigutamisel peab vaatama kas muuta tekst väiksemaks või sümbolkujund.

Must-valge lihtsalt informeerib inimest kuidas näiteks uks töötab.
Kollane-must värvi kasutus eeldab ohtlikumat olukorda, mida võiks tekstis rõhutada ehk siis tekst annab edasi sõnumi et inimene peab olema nüüd tähelepanelikum.

Keelava märgise puhul must-punane kujundus ning samuti peab tekst olema kirjutatud keelavas võtmes, näiteks “ISEAVANEVALE UKSELE KIIRUSTADES LÄHENEMINE KEELATUD! Uks avaneb aeglaselt.” Siin on siis öeldud ka selgituseks miks on kiirustamine keelatud – ukse automaatika on aeglane.
